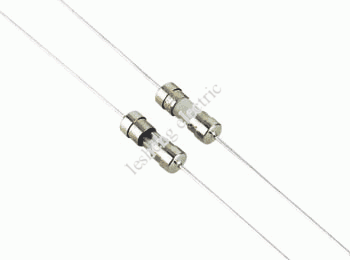

IEC規格3×10mm保險絲
3N系列規格書

1.適用范圍:  本規格書所述電氣和機械要求適用于小型 陶瓷管熔斷體, 采用的標準為IEC-127
             和與之等效的GB-9364標準。

2.產品特性:  3N—慢熔斷型

3.外形尺寸:

4.結合強度： 銅帽與玻璃管之間的結合應能承受0.5Kg的軸向拉力。

5.熔斷特性:

% of Rating	150%	210%	275%	400%	1000%
200mA–5A	Min 1H	Max 2min	400mS-10S	150mS-3S	20mS-150mS


6.熔化熱能值和損耗功率:

目錄編號	額定電流	分?jǐn)嚯娏?/td>	額定電壓(AC)	熔化熱能值
3K0500A/B	500 mA	35A	125V/250V	0.4
3K0630A/B	630 mA	35A	125V/250V	1.0
3K0800A/B	800 mA	35A	125V/250V	1.9
3K1100A/B	1.0 A	35A	125V/250V	3.3
3K1125A/B	1.25 A	35A	125V/250V	8.2
3K1160A/B	1.6 A	35A	125V/250V	17
3K1200A/B	2.0 A	35A	125V/250V	25
3K1250A/B	2.5 A	35A	125V/250V	42
3K1315A/B	3.15 A	35A	125V/250V	65
3K1400A/B	4.0 A	35A	125V/250V	94
3K1500A/B	5.0 A	35A	125V/250V	133


7.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
8.安全認證:

9.包裝:  500支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
