FUSES 微型慢速熔斷
6125 SET系列保險絲規格書

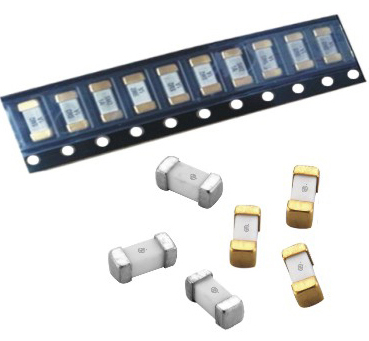

    這種微型保險絲大大減少了在電路板上所占空間,同時提供高功率密度.適用于LED照明 LCD/LED電視和電腦PCMCIA卡上,也適用于各種電源類控制電路上使用.

額定分?jǐn)嗄芰?在額定電壓250V/300V規格為50安培,125V為200A

工作溫度： -55℃至125℃

絕緣電阻(熔斷后): 超過1萬歐姆;

耐焊接熱性: 在200℃至260℃之間最長可經受最少60秒.

熱沖擊:在-50℃至125℃,經受5次循環.

材料:環氧樹脂基底,銀/金
             終端敷形涂覆.
焊接參數：波焊 -260℃,最大10秒
          紅外線焊 -260℃,最大30秒

安全認證:

最小包裝為 1000pcs

電氣特性:

電流額定值百分比	在25℃時的斷路時間
100% 200%	最 小4小時 最大120秒

訂貨資料:

目錄號	額定電流(安培)	額定電壓(伏特)	額定分?jǐn)嗄芰?安培)
SET0050 SET0062 SET0080 SET0100 SET0125 SET0200 SET0250 SET0300 SET0375 SET0400 SET0500 SET0600 SET0630 SET0700 SET0750 SET0800 SET1100 SET1125 SET1150 SET1200 SET1250 SET1300 SET1315 SET1350 SET1400 SET1500 SET1600 SET1630 SET1700 SET1750 SET1800 SET2100 SET2120 SET2150	0.05 0.062 0.08 0.1 0.125 0.2 0.25 0.3 0.375 0.4 0.5 0.6 0.63 0.7 0.75 0.8 1 1.25 1.5 2 2.5 3 3.15 3.5 4 5 6 6.3 7 7.5 8 10 12 15	250V (0.05-7A)     300 V (0.05-7A)       125V (0.05-15A)	50A@250V/300V          200A@125V
